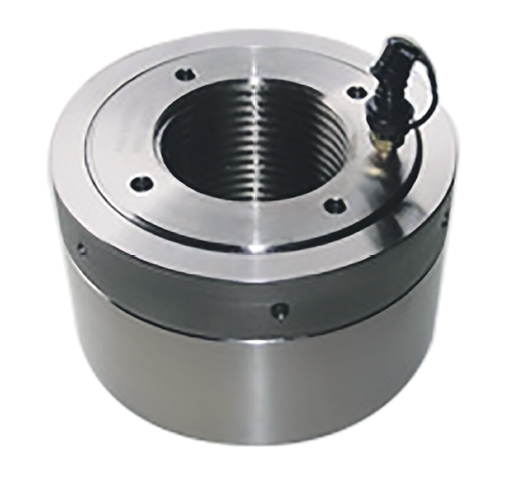

GARWIN PRO 542510-M56 Гидрогайка M56; 804 кН

Гидравлическая гайка — устройство, сочетающее в себе гайку и инструмент для ее затяжки. Гидравлические гайки обладают преимуществами тензорных домкратов, однако имеют более выгодную стоимость и могут быть использованы даже в очень ограниченном пространстве. Они идеальны для случаев, когда места для применения тензорных домкратов недостаточно. В процессе эксплуатации гидрокайка постоянно находится в сопряжении с болтом.
Гидрогайка состоит из корпуса, поршня (резьбового адаптера) и зажимной втулки. При затяжке соединений гидрогайка устанавливается на свободный конец болта или шпильки и закручивается до упора в опорную поверхность соединяемых деталей. С помощью рукавов высокого давления, которые присоединяются к корпусу гайки, подается рабочее давление на поршень. Вследствие этого поршень совместно с резьбовым адаптером и зажимной втулкой, навинченнной на наружную поверхность адаптера, перемещается и вызывает растяжение болта. При этом увеличивается зазор между зажимной втулкой и торцом корпуса. По достижению необходимого давления, величина которого соответствует силе рястяжения болта, оно поддерживается на заданном уровне. Затем фиксируется положение гайки. Это осуществляется с помощью поворота зажимной втулки через боковые отверстия до соприкосновения с корпусом. Далее рабочее давление сбрасывается, в результате чего болт сжимается под воздействием упругой деформации, создавая усилие затяжки.

Являются наиболее современным и прогрессивным способом затяжки соединений.

Обеспечивают максимально простую затяжку и разбор соединений с минимумом рабочих движений.

Используются для демонтажа или затяжки резьбовых соединений с метрической резьбой.

Незаменимы при работе в ограниченном пространстве, когда в рабочей области неудобно размещать иные средства затяжки.

Идеально подходят для механизмов, подверженных динамическому нагружению.

Сокращают общее время на затяжку соединений.

Исключают смещение фланцев и повреждение уплотнений.

Отсутствует риск превышения предела текучести болта.

Высочайшая точность при синхронной затяжке групповых соединений.

Повышенная надежность соединений за счет отсутствия трения и касательных деформаций при затяжке.

Погрешность затяжки: ± 3%.

Индикатор максимального хода поршня для простого контроля за давлением.

Номинальное давление насоса во время работы составляет 1 500 бар (150 МПа).

Особенно выгодны в применении при монтаже ответственных соединений, испытывающих повышенную вибрацию, знакопеременные нагрузки, циклическое напряжение температурой или давлением.
